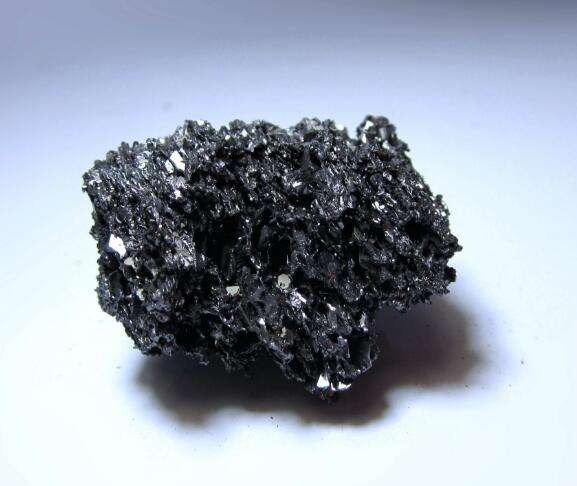

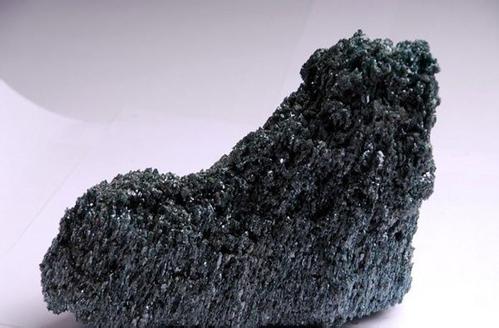

純碳化硅是無(wú)色透明的晶體。工業(yè)碳化硅因所含雜質(zhì)的種類和含量不同，而呈淺黃、綠、藍(lán)乃至黑色，透明度隨其純度不同而異。  碳化硅晶體結(jié)構(gòu)分為六方或菱面體的

α-SiC和立方體的β-SiC（稱立方碳化硅)。α-SiC由于其晶體結(jié)構(gòu)中碳和硅原子的堆垛序列不同而構(gòu)成許多不同變體，已發(fā)現(xiàn)70余種。β-SiC于2100℃以上時(shí)轉(zhuǎn)變?yōu)棣?

SiC。碳化硅的工業(yè)制法是用優(yōu)質(zhì)石英砂和石油焦在電阻爐內(nèi)煉制。煉得的碳化硅塊，經(jīng)破碎、酸堿洗、磁選和篩分或水選而制成各種粒度的產(chǎn)品。

碳化硅(SiC)因其很大的硬度而成為一種重要的磨料，但其應(yīng)用范圍卻超過(guò)一般的磨料。例如，它所具有的耐高溫性、導(dǎo)熱性而成為隧道窯或梭式窯的首選窯具材料之一，它所具=有的導(dǎo)電性使其成為一種重要的電加熱元件等。制備SiC制品首先要制備SiC冶煉塊[或稱：SiC顆粒料，因含有C且超硬，因此SiC顆粒料曾被稱為：金剛砂。但要注意：它與天然金剛砂(也稱：石榴子石)的成分不同。在工業(yè)生產(chǎn)中，SiC冶煉塊通常以石英、石油焦等為原料，輔助回收料、乏料，經(jīng)過(guò)粉磨等工序調(diào)配成為配比合理與粒度合適的爐料(為了調(diào)節(jié)爐料的透氣性需要加入適量的木屑，制備綠碳化硅時(shí)還要添加適量食鹽)經(jīng)高溫制備而成。高溫制備SiC冶煉塊的熱工設(shè)備是專用的碳化硅電爐，其結(jié)構(gòu)由爐底、內(nèi)面鑲有電極的端墻、可卸式側(cè)墻、爐心體(全稱為：電爐中心的通電發(fā)熱體，一般用石墨粉或石油焦炭按一定的形狀與尺寸安裝在爐料中心，一般為圓形或矩形。其兩端與電極相連)等組成。該電爐所用的燒成方法俗稱：埋粉燒成。它一通電即為加熱開(kāi)始，爐心體溫度約2500℃，甚至更高(2600～2700℃)，爐料達(dá)到1450℃時(shí)開(kāi)始合成SiC(但SiC主要是在≥1800℃時(shí)形成)，且放出co。然而，≥2600℃時(shí)SiC會(huì)分解，但分解出的si又會(huì)與爐料中的C生成SiC。每組電爐配備一組變壓器，但生產(chǎn)時(shí)只對(duì)單一電爐供電，以便根據(jù)電負(fù)荷特性調(diào)節(jié)電壓來(lái)基本上保持恒功率，大功率電爐要加熱約24 h，停電后生成SiC的反應(yīng)基本結(jié)束，再經(jīng)過(guò)一段時(shí)間的冷卻就可以拆除側(cè)墻，然后逐步取出爐料。

碳化硅的作用廣泛，如需訂購(gòu)或者咨詢?cè)斍榭蓳艽蚓W(wǎng)站咨詢熱線，隨時(shí)歡迎大家前來(lái)咨詢。
